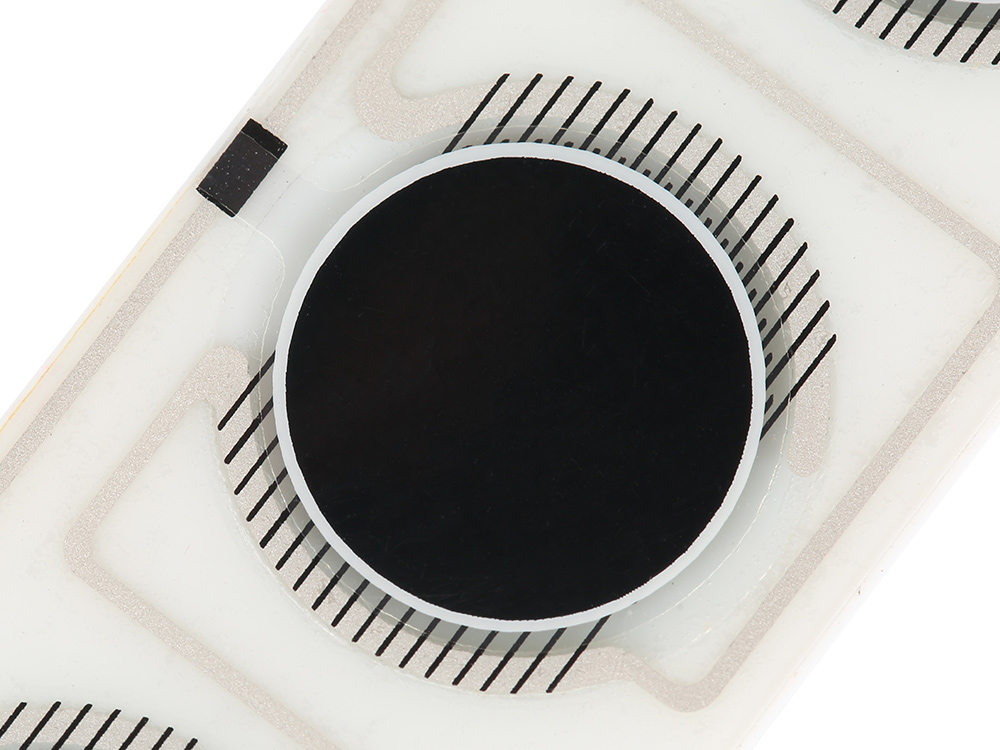

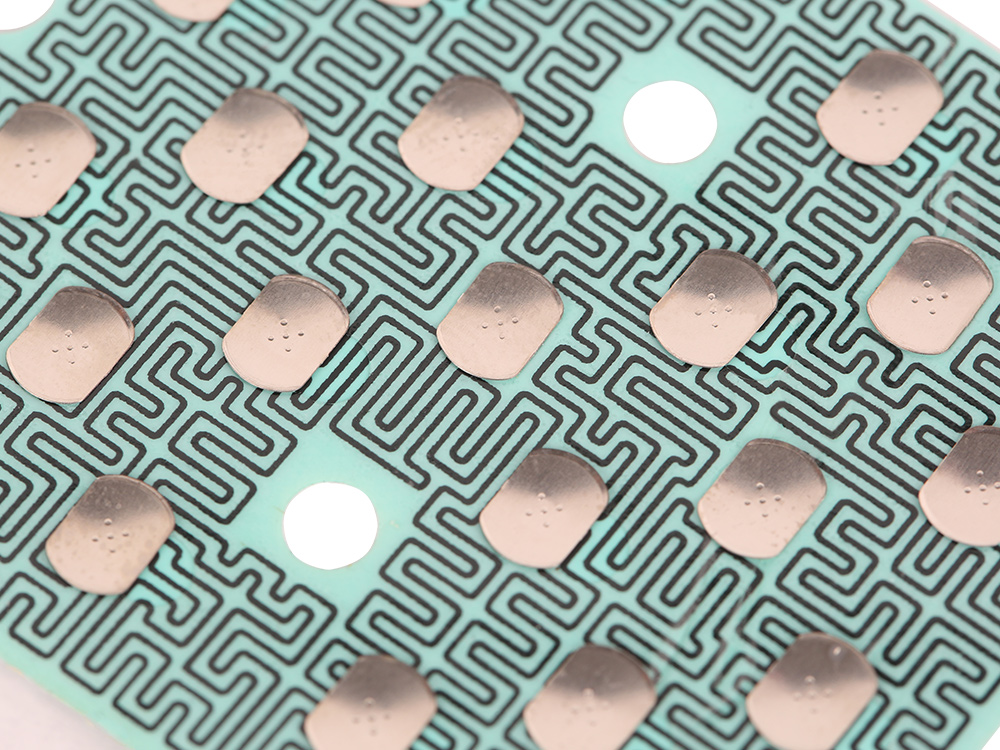

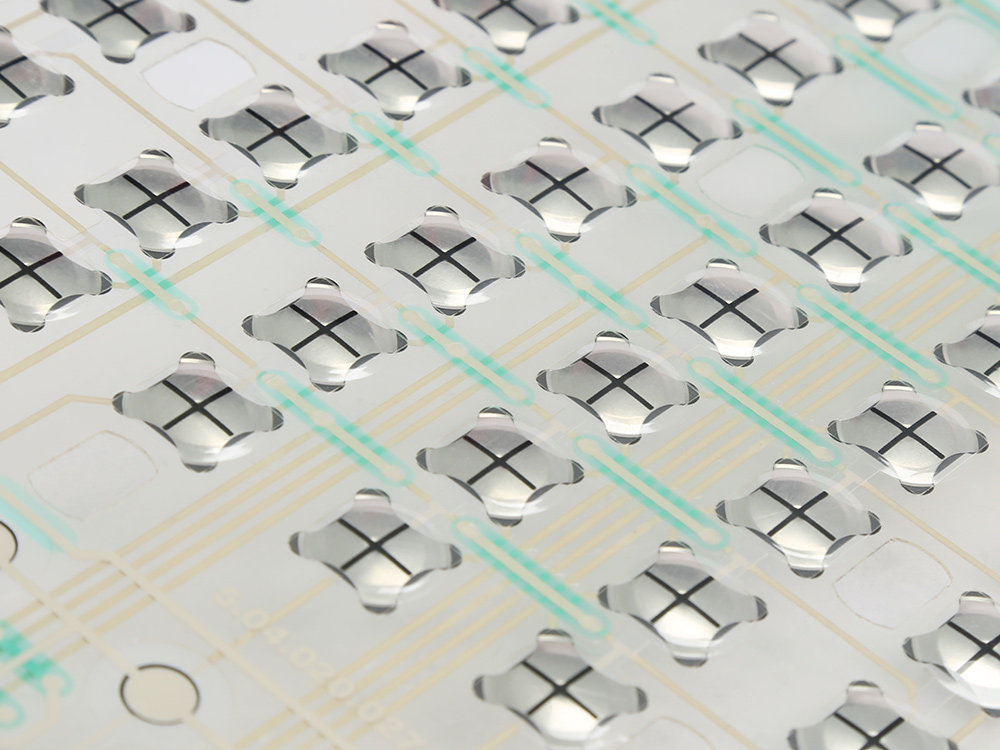

罐孔产品

  • 可绕行：特点是其可挠性，使之更方便地在三维空间走线和装连，也 可卷曲或折叠
  • 节省空间与重量：与刚性PCB相比，薄膜线路轻薄、扁平，减少了器备 装联的体积。与导线电缆相比，其重量可减轻约70%，与刚性 PCB相比，重量减轻约90%。
  • 安全性：导线的各种参数的高度一致性，实行整体连接，消除了电缆 导电线连接时经常发生的错误和返工，很好的降低了故障， 具有较高的安全性
  • 抗干扰性强：印刷精细线路，可以更好的控制线路自身带来的寄生电容
  • 环保型更强：加工工艺中，相对于蚀刻工艺，有更好的环保，不需要强 酸等工艺进行生产
  • 精细度：线径0.1mm，线中心距：0.2mm
  • 产品线路最小可以做到0.1mm左右
  • 绝缘特性：≥20MΩ
  • 工作电压：≤36V
  • 工作电流：≤50mA
  • 功率：≤1W

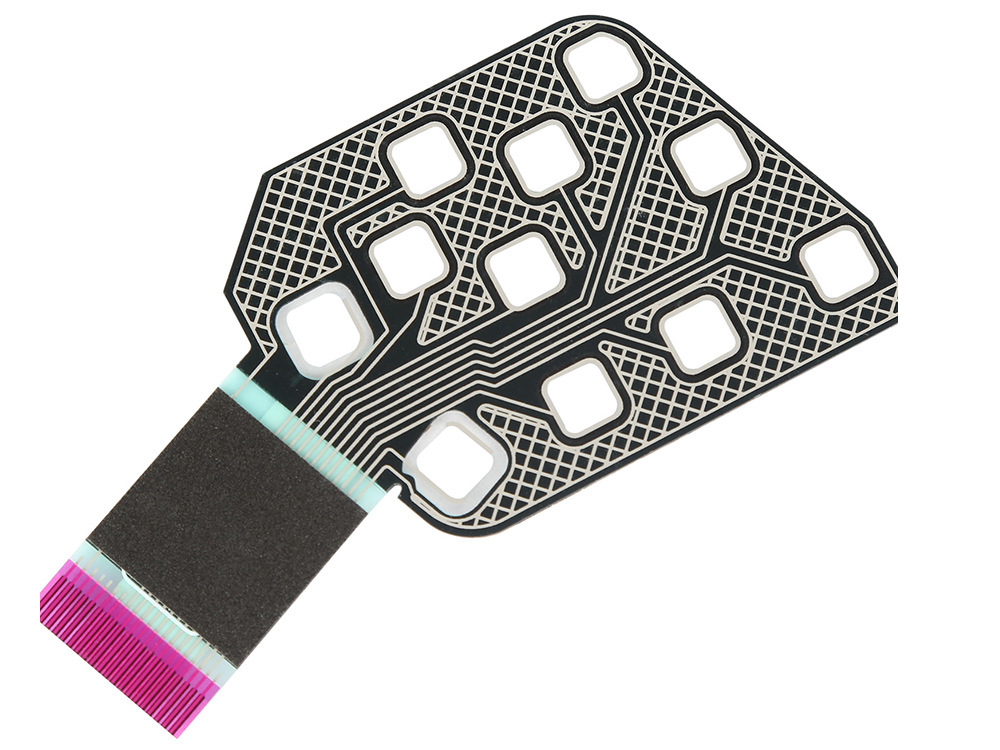

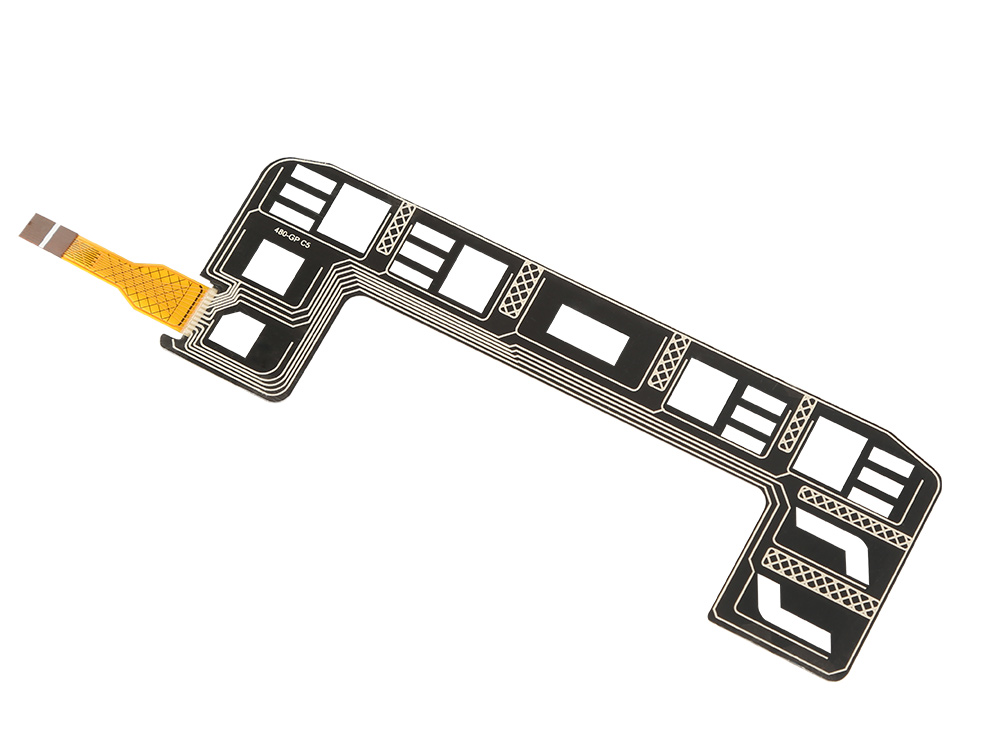

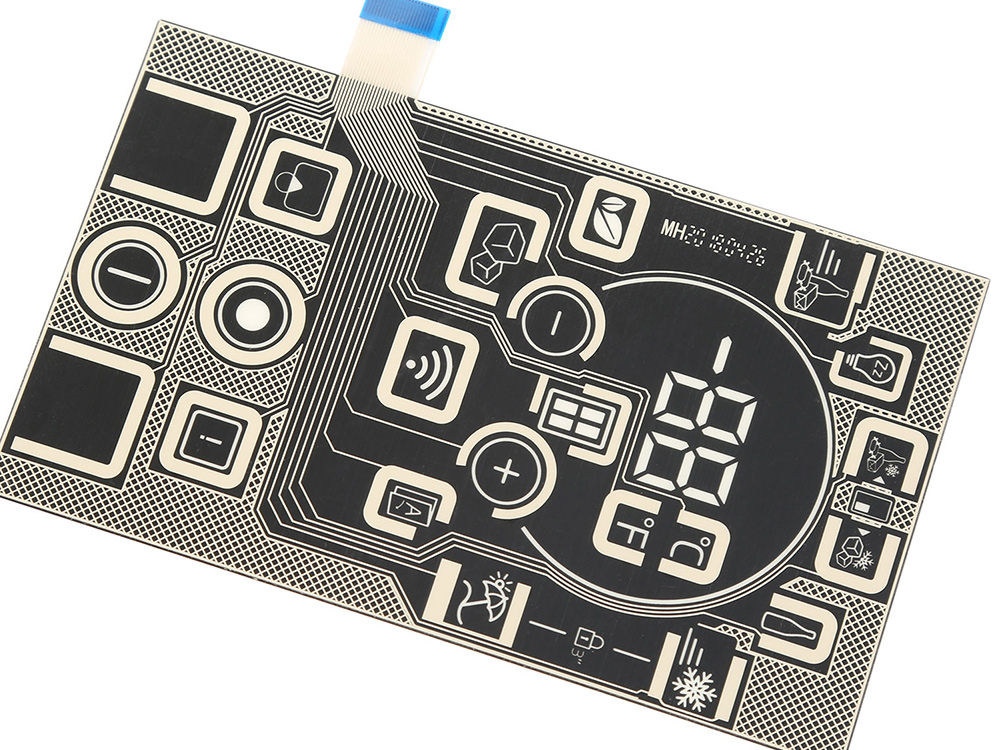

线路（汽车类/家电类）

  • 线路尺寸外形尺寸：400*500mm
  • 触摸方式：互容和自容
  • 按键透光率：≥75%
  • 绝缘：≥20MΩ
  • 线路间耐压：DC≥250V
  • 线路连接方式：ZIF或者插件连接器
  • 结构形式：彩膜+触摸线路，纯触摸线路，汽车灯罩全透触摸线路
  • 灵敏度：±10%
  • 产品可以通过双85实验，1000H

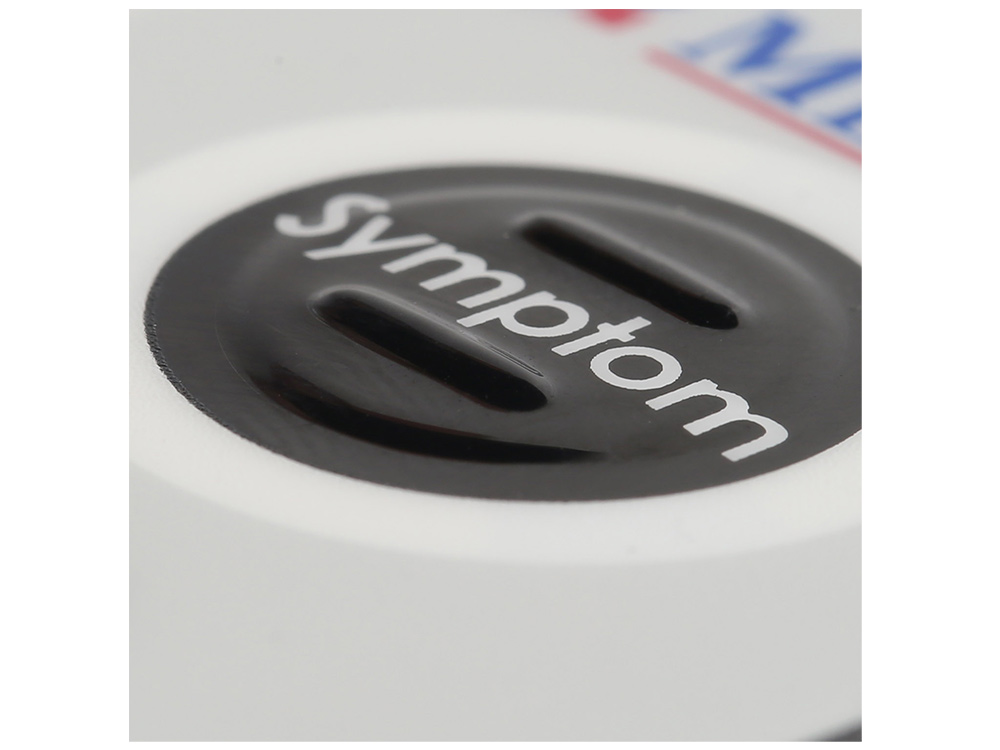

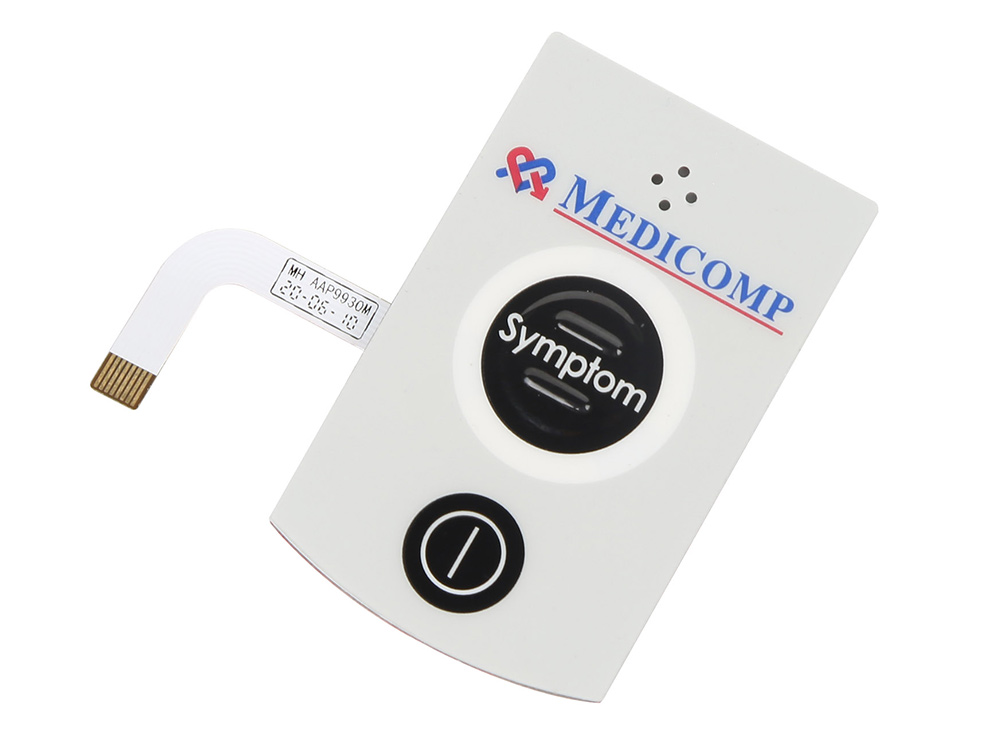

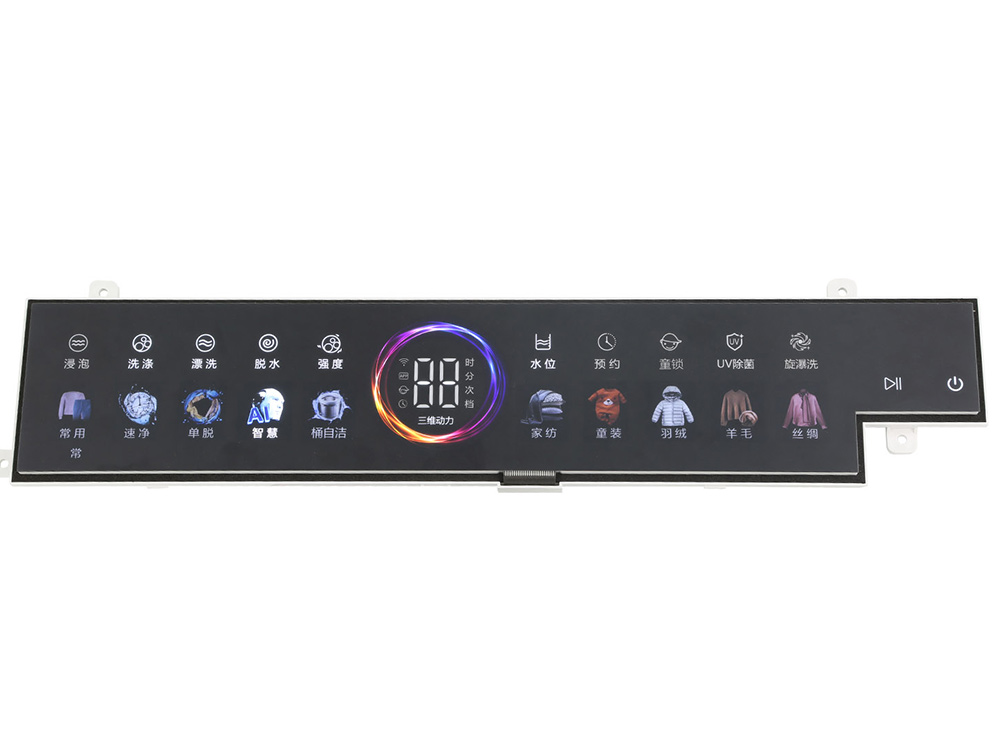

PCB+塑胶+线路---WF9741； 彩膜线路+PCB组合点亮

  • 产品可以做到异形触摸，突破了常规触摸屏方正的限制
  • 针对户外使用，可以达到IP67等级防水
  • 在无尘室进行组装，可以做高透组合品，达到汽车标准要求
  • 产品组合后全部检测，直接交货客户，节约了物料费用
  • ESD测试：15KV
  • 绝缘测试：AC/DC250V
